Замена ремня привода вспомогательных агрегатов Renault Duster

В соответствии с регламентом технического обслуживания автомобиля «Рено Дастер» ремень привода вспомогательных агрегатов независимо от его состояния заменяем через каждые 60 тыс. км пробега или через 4 года (что наступит раньше). В нашей иллюстрированной инструкции приведено описание работ для кроссоверов с двигателями объемом 2,0 и 1,6 л (версии с кондиционером).

Работу проводим на смотровой канаве или эстакаде.

В зависимости от комплектации автомобиля существует два варианта схем привода вспомогательных агрегатов (с кондиционером и без него). Натяжение ремня регулируется автоматически натяжным устройством.

Работа показана на автомобиле с кондиционером.

При каждом техническом обслуживании рекомендуем проверить состояние ремня привода вспомогательных агрегатов. Для этого снимаем правое переднее колесо и правый грязезащитный щиток моторного отсека. Отворачиваем три самореза крепления подкрылка правого колеса к переднему бамперу и один саморез крепления подкрылка к крылу. Как провести эти подготовительные операции, вы можете посмотреть в работе «Замена лампы противотуманной фары Renault Duster».

2278-4-13-09

Отгибаем переднюю часть подкрылка и заводим ее за диск тормозного механизма.

2278-4-13-01

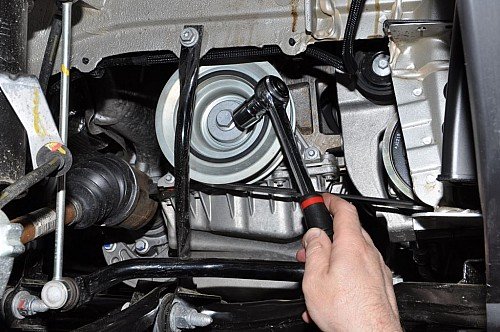

Головкой «на 18» проворачиваем коленчатый вал за болт крепления шкива вспомогательных агрегатов по часовой стрелке и осматриваем ремень по всей длине.

При обнаружении на ремне трещин, разрывов и отслоений резины от тканевой основы ремень необходимо заменить.

На двигателе 2.0

Работа показана на автомобиле с кондиционером.

imщщ

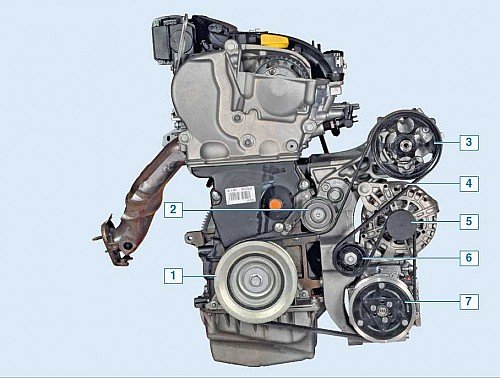

Схема привода вспомогательных агрегатов автомобиля с кондиционером и двигателем 2.0: 1 – шкив привода вспомогательных агрегатов; 2 – натяжной ролик; 3 – шкив насоса гидроусилителя рулевого управления; 4 – ремень; 5 – шкив генератора; 6 – опорный ролик; 7 – шкив компрессора кондиционера.

2278-4-13-02

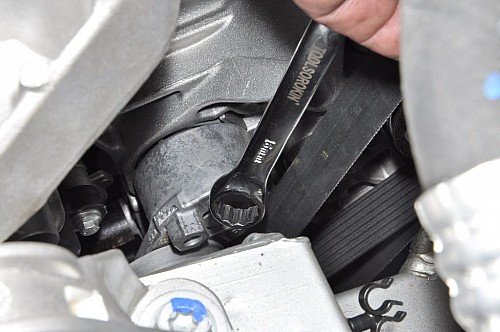

Чтобы ослабить натяжение ремня, надеваем накидной ключ «на 16» на шестигранник натяжного устройства, поворачиваем кронштейн ролика по часовой стрелке, преодолевая сопротивление пружины натяжного устройства.

2278-4-13-03

Сняв ремень со шкивов, вынимаем его из моторного отсека.

2278-4-13-04

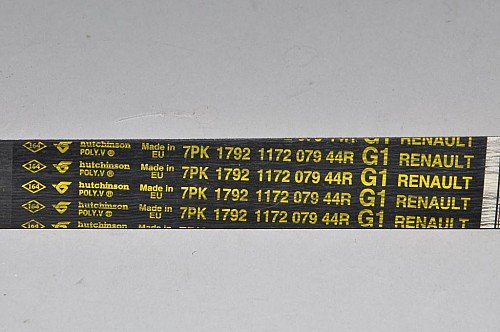

Маркировка ремня привода вспомогательных агрегатов с кондиционером 7РК 1792 (семиклиновой, длиной 1792 мм).

2278-4-13-05

Для замены опорного ролика головкой «на 13» отворачиваем болт крепления ролика.

2278-4-13-06

Снимаем ролик с болтом его крепления.

2278-4-13-07

Вынимаем из ролика болт и крышку ролика.

2278-4-13-08

Для оценки состояния опорного ролика вращаем ролик, удерживая его за внутреннее кольцо подшипника.

Ролик должен вращаться бесшумно, равномерно, без заеданий. В противном случае ролик необходимо заменить.

2278-4-13-10

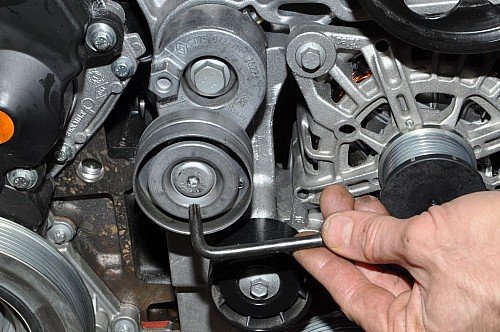

Для замены натяжного ролика ключом Torx Т-40 отворачиваем винт крепления ролика (для наглядности показано на снятом двигателе).

2278-4-13-11

Снимаем натяжной ролик и крышку ролика.

Проверяем состояние натяжного ролика так же, как и опорного ролика.

2278-4-13-12

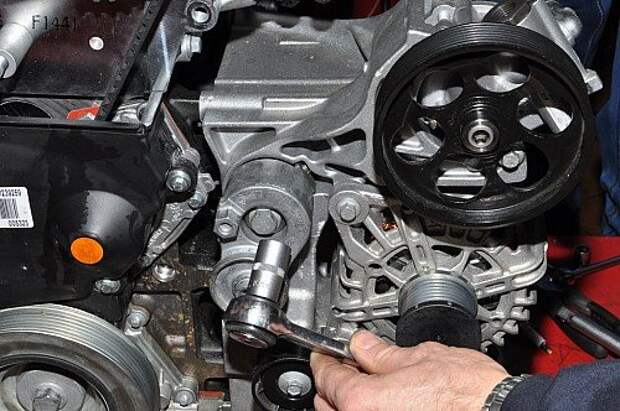

Для замены натяжного устройства (например, при поломке пружины) головкой «на 16» отворачиваем болт крепления натяжного устройства (для наглядности показано на снятом двигателе).

2278-4-13-13

Снимаем натяжное устройство в сборе с роликом.

При установке натяжного устройства выступ на основании натяжного устройства должен войти в паз кронштейна крепления вспомогательных агрегатов.

2278-4-13-14

Натяжное устройство.

Устанавливаем детали в обратной последовательности. При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой.

На двигателе 1.6

Работа показана на автомобиле с кондиционером.

imщщ16

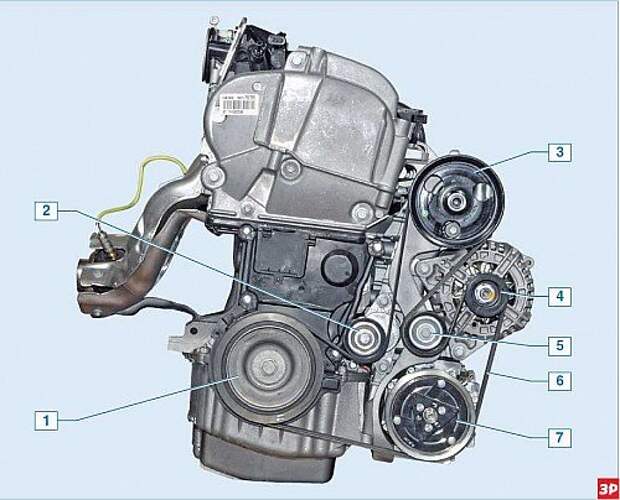

Схема привода вспомогательных агрегатов автомобиля с кондиционером: 1 — шкив привода вспомогательных агрегатов; 2 — натяжной ролик; 3 — шкив насоса гидроусилителя рулевого управления; 4 — шкив генератора; 5 — шкив компрессора кондиционера; 6 — опорный ролик; 7 — ремень

Натяжение ремня регулируется автоматически натяжным устройством. Чтобы ослабить натяжение ремня, снизу автомобиля надеваем накидной ключ или головку «на 15» на болт крепления натяжного ролика.

2271-3-8-05-02

Поворачиваем кронштейн ролика по часовой стрелке, преодолевая сопротивление пружины натяжного устройства (для наглядности показано на снятом двигателе).

2271-3-8-05-03

Снимаем ремень с опорного ролика.

2271-3-8-05-04

Снимаем ремень привода вспомогательных агрегатов со шкивов.

Маркировка ремня привода вспомогательных агрегатов с кондиционером — 6РК 1822 (шестиручьевой, длиной 1822 мм). При замене ремня необходимо также заменить опорный и натяжной ролики.

2271-3-8-05-05

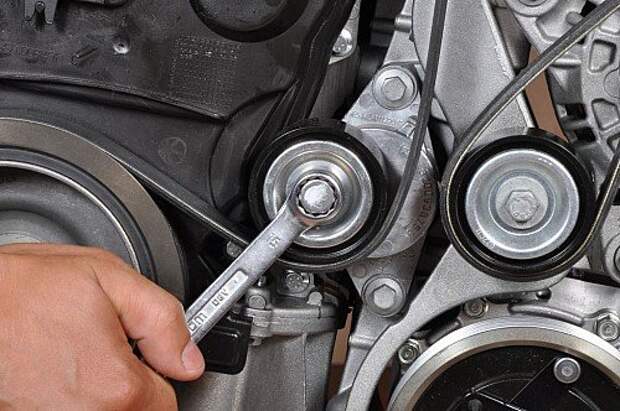

Для замены опорного ролика накидным ключом или головкой «на 13» отворачиваем болт его крепления.

2271-3-8-05-06

Снимаем наружную крышку ролика.

2271-3-8-05-07

Снимаем опорный ролик…

2271-3-8-05-08

…и его внутреннюю крышку.

Аналогично снимаем натяжной ролик.

2271-3-8-05-09

При необходимости замены натяжного устройства (например, при поломке пружины) головкой «на 10» отворачиваем два болта.

2271-3-8-05-10

Снимаем натяжное устройство в сборе с роликом.

2271-3-8-05-11

Натяжное устройство.

Устанавливаем детали в обратной последовательности.

При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой.
