Меняем лампы в блок-фаре Lada Priora

Заменить любую из ламп в блок-фаре Лады Приора совсем не сложно. Справиться с этой задачей вам поможет наша пошаговая иллюстрированная инструкция. В процедуре замены ламп в фарах автомобилей выпуска до и после 2013 года есть отличия, которые мы покажем.

Внимание! Лампы дальнего и ближнего света – галогенные. Прикасаться к их стеклянным колбам не следует, так как при нагреве колбы следы от пальцев потемнеют. Удалить загрязнения с колбы можно чистой ветошью, смоченной в спирте.

Замена ламп в фаре автомобиля, выпущенного после 2013 года

Снимок1

Блок-фара автомобиля Lada Priora выпуска после 2013 года: 1 – электрический разъем; 2 – регулятор пучка света фары в вертикальной плоскости; 3 – защитная крышка ламп; 4 – патрон лампы указателя поворота; 5 – регулятор пучка света фары в горизонтальной плоскости.

Работу демонстрируем на левой блок-фаре (для наглядности работа показана на снятой блок-фаре), в правой блок-фаре лампы меняем аналогично.

Операции по замене ламп в левой блок-фаре удобнее выполнять при снятой аккумуляторной батарее. Для замены лампы указателя поворота…

2304-17-9-01 (Копировать)

…поворачиваем патрон лампы против часовой стрелки.

2304-17-9-02 (Копировать)

…и вынимаем патрон с лампой из корпуса блок-фары.

2304-17-9-03 (Копировать)

Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.

Патрон уплотняется в корпусе блок-фары прокладкой. Если прокладка порвана или потеряла эластичность, заменяем ее новой.

Устанавливаем новую лампу PY21W в обратной последовательности. При этом два выступа, расположенные несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.

Для замены остальных ламп…

2304-17-9-06 (Копировать)

…поворачиваем пружинный фиксатор крышки.

2304-17-9-07 (Копировать)

Снимаем крышку блок-фары, выводя ее крючки из петель на корпусе блок-фары.

2304-17-9-08 (Копировать)

Поворачиваем лампу дальнего света с функцией дневного ходового огня против часовой стрелки.

2304-17-9-09 (Копировать)

Вынимаем лампу из корпуса блок-фары.

Устанавливаем новую лампу Н15 в обратной последовательности.

2304-17-9-10 (Копировать)

Освобождаем три пружинных фиксатора лампы ближнего света.

2304-17-9-11 (Копировать)

Вынимаем лампу из корпуса блок-фары.

2304-17-9-12 (Копировать)

Отсоединяем наконечники двух проводов от контактов лампы ближнего света.

Устанавливаем новую лампу Н7 в обратной последовательности.

2304-17-9-13 (Копировать)

Потянув, вынимаем патрон с лампой габаритного света из корпуса блок-фары.

2304-17-9-14 (Копировать)

Вынимаем лампу из патрона.

Новую лампу W5W устанавливаем в обратной последовательности.

Замена ламп в фаре автомобиля, выпущенного до 2013 года

Снимок

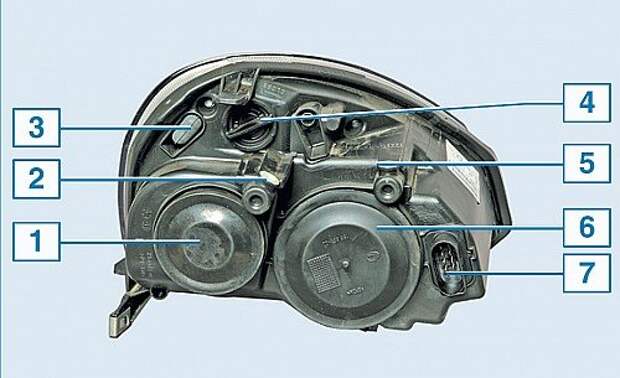

Блок-фара автомобиля Lada Priora выпуска до 2013 года: 1 — крышка лампы ближнего света; 2 — винт регулировки пучка света фары в горизонтальной плоскости; 3 — вентиляционный клапан; 4 — патрон лампы указателя поворота; 5 — винт регулировки пучка света фары в вертикальной плоскости; 6 — крышка ламп дальнего и габаритного света; 7 — электрический разъем.



д

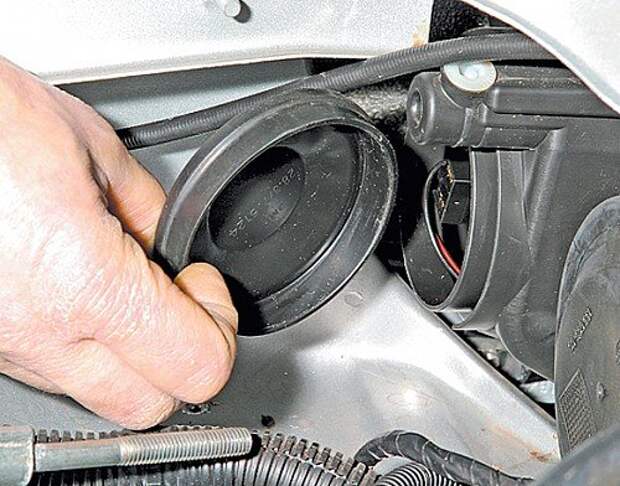

Для замены лампы ближнего света снимаем резиновую крышку, расположенную ближе к крылу автомобиля (для наглядности аккумуляторная батарея снята).

о

Отсоединяем колодку проводов от лампы ближнего света.

ж

Нажимаем вниз на пружинный фиксатор лампы и выводим его из зацепления с крючками отражателя.

жрн4

Вынимаем лампу ближнего света из корпуса блок-фары.

жрн444

Для замены лампы дальнего света снимаем защитный резиновый чехол с корпуса блок-фары.

14

Отсоединяем колодку провода черного цвета от лампы.

833

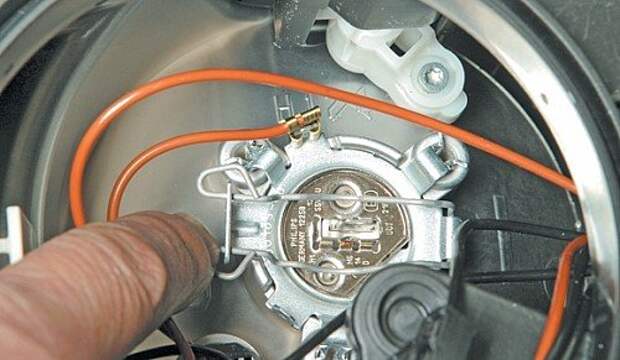

Разжав концы пружинного фиксатора, выводим их из зацепления с крючками отражателя и отводим фиксатор от лампы.

л25

Вынимаем лампу дальнего света из корпуса блок-фары.

Устанавливаем новую лампу дальнего света Н1 в обратной последовательности.

л25582

Для замены лампы габаритного света в блок-фаре вынимаем патрон с лампой.

л255825324

Вынимаем лампу из патрона.

44

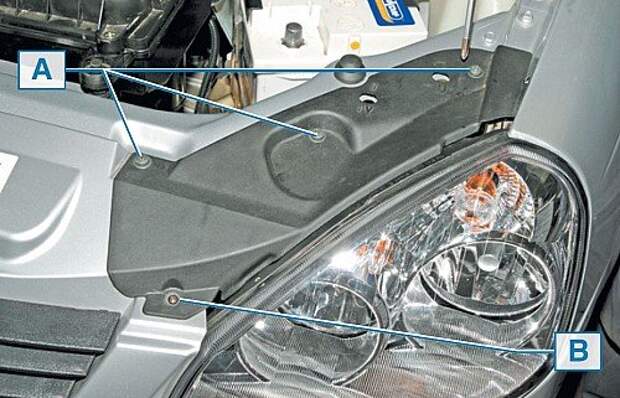

Для замены лампы указателя поворота крестообразной отверткой отворачиваем три винта А и саморез В крепления декоративной накладки фары и снимаем накладку.

л2558253245

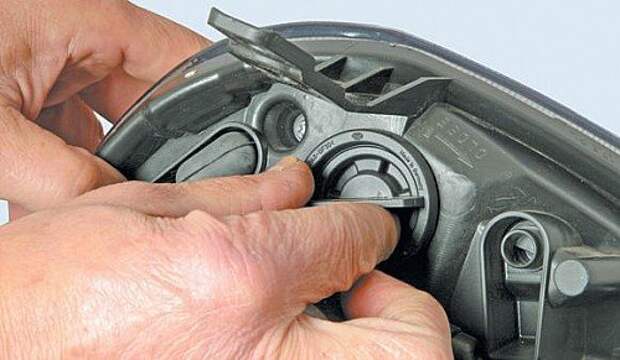

Поворачиваем патрон лампы указателя поворота против часовой стрелки (для наглядности показано на снятой блок-фаре).

л255825324554

Вынимаем патрон с лампой из корпуса блок-фары.

л2558253245545

Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.

Устанавливаем новую лампу PY21W указателя поворота в обратной последовательности.
