Как заменить колодки тормозных механизмов задних колес Lada Largus

Замену колодок автомобиля «Лада Ларгус» проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.

Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Работу проводим на ровной площадке, смотровой канаве или эстакаде.

Внимание! Колодки тормозных механизмов задних колес необходимо заменять комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Замену колодок показываем на левом заднем колесе. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для снятия барабана колодки нужно свести.

2283-14-03-01 (Копировать)

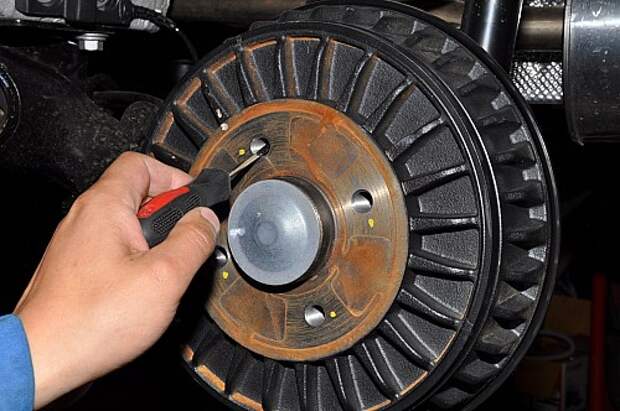

Для этого шлицевой отверткой через резьбовое отверстие в тормозном барабане вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки.

2283-14-03-02 (Копировать)

Для наглядности операция показана со снятым барабаном.

Храповую гайку на левом и на правом колесах вращаем за зубцы сверху вниз.

2283-14-03-03 (Копировать)

Молотком и зубилом сбиваем защитный колпак подшипника ступицы.

2283-14-03-04 (Копировать)

Снимаем колпак.

2283-14-03-05 (Копировать)

Головкой «на 36» отворачиваем гайку подшипника ступицы.

2283-14-03-06 (Копировать)

Снимаем тормозной барабан в сборе с подшипником.

Внимание! Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра.



Снимо454к

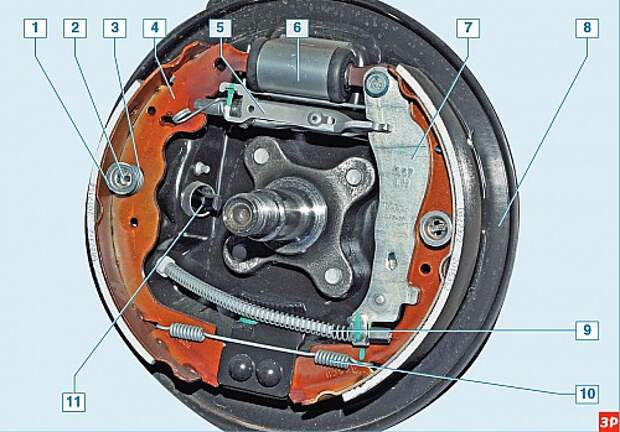

Тормозной механизм заднего колеса автомобиля «Лада Ларгус» со снятым барабаном: 1 — чашка пружины; 2 — опорная стойка; 3 — прижимная пружина колодки; 4 — передняя колодка; 5 — распорная планка с регулятором зазоров; 6 — колесный цилиндр; 7 — задняя тормозная колодка с рычагом привода стояночного тормоза; 8 — тормозной щит; 9 — трос стояночного тормоза; 10 — нижняя стяжная пружина; 11 — датчик ABS

2283-14-03-07 (Копировать)

Придерживая опорную стойку передней колодки, пассатижами поворачиваем чашку пружины стойки до совмещения паза в чашке с хвостовиком стойки.

2283-14-03-08 (Копировать)

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

2283-14-03-09 (Копировать)

Аналогично снимаем опорную стойку задней колодки.

2283-14-03-10 (Копировать)

Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины…

2283-14-03-11 (Копировать)

…и снимаем ее.

2283-14-03-12 (Копировать)

Аккуратно, чтобы не повредить пыльники тормозного цилиндра, отводим подсборку задних колодок от тормозного щита.

2283-14-03-13 (Копировать)

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.

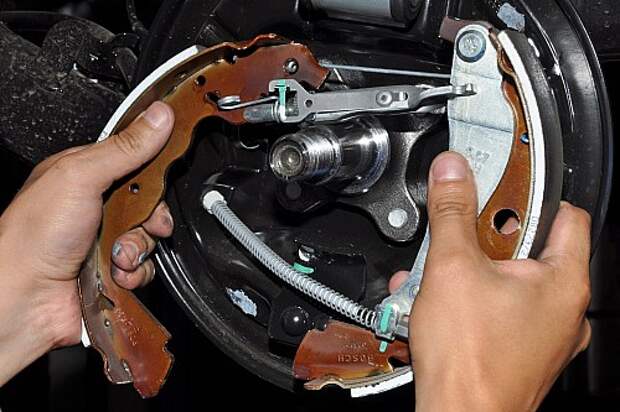

Снимаем переднюю и заднюю колодки в сборе с распорной планкой.

DSC_4747 (Копировать)

Выводим из зацепления с передней колодкой крючок верхней стяжной пружины…

2283-14-03-14 (Копировать)

…и пружину регулятора зазоров.

2283-14-03-15 (Копировать)

Разъединяем распорную планку и заднюю тормозную колодку, снимаем стяжную пружину распорной планки.

Снимок5495

Элементы тормозного механизма автомобиля «Лада Ларгус»: 1 — чашка пружины; 2 — прижимная пружина колодки; 3 — опорная стойка; 4 — передняя колодка; 5 — верхняя стяжная пружина; 6 — колесный цилиндр; 7 — распорная планка; 8 — пружина регулятора; 9 — задняя колодка с рычагом привода стояночного тормоза; 10 — нижняя стяжная пружина

Проверяем техническое состояние деталей и очищаем их.

Механизм автоматической регулировки зазора между колодками и барабаном состоит из составной распорной планки колодок, рычага регулятора и его пружины. Он начинает работать при увеличении зазора между колодками и тормозным барабаном.

Снимок661261612

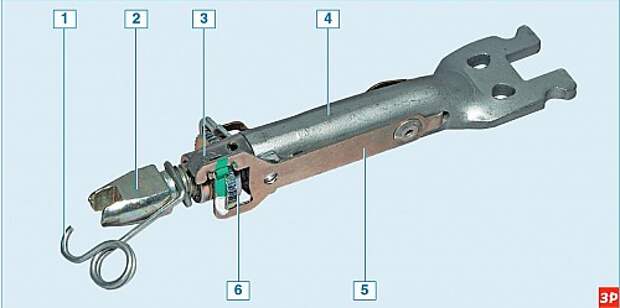

Элементы механизма автоматической регулировки зазора между колодками и барабаном: 1 — витая пружина резьбового наконечника; 2 — резьбовой наконечник распорной планки; 3 — пружинный рычаг регулятора; 4 — распорная планка; 5 — пластинчатая пружина; 6 — храповая гайка

При нажатии педали тормоза под действием поршней колесного цилиндра колодки начинают расходиться и прижиматься к барабану, при этом выступ рычага регулятора перемещается по впадине между зубьями храповой гайки. При определенном износе колодок и нажатии педали тормоза рычагу регулятора хватает хода, чтобы повернуть храповую гайку на один зуб, тем самым увеличивая длину распорной планки и одновременно уменьшая зазор между колодками и барабаном. Так постепенное удлинение распорной планки автоматически поддерживает зазор между тормозным барабаном и колодками.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки.

Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — левая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — правая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

При необходимости регулируем стояночный тормоз.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

После установки тормозного барабана гайку подшипника ступицы затягиваем предписанным моментом 175 Н∙м.

Желательно устанавливать новую самоконтрящуюся гайку, но если ее нет, то можно использовать старую гайку.

2283-14-03-16 (Копировать)

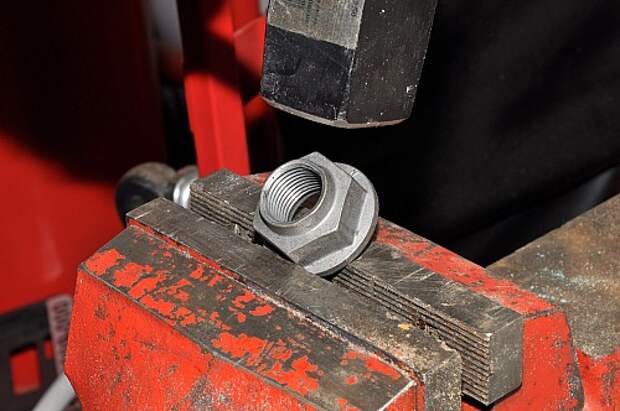

Раздвигаем губки тисков на 10–15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью, и основанием, и осторожно наносим удары по выступающему пояску молотком, сминая поясок в трех местах.

2283-14-03-17 (Копировать)

Восстановленная гайка.
