Lada Granta: проверка и замена ремня привода вспомогательных агрегатов

В соответствии с регламентом технического обслуживания автомобиля Лада Гранта проверку состояния ремня привода вспомогательных агрегатов проводим через каждые 15 тыс. км пробега, а замену – через каждые 90 тыс. км независимо от состояния ремня.


Работу удобнее выполнять на смотровой канаве или эстакаде.
Снимок 789

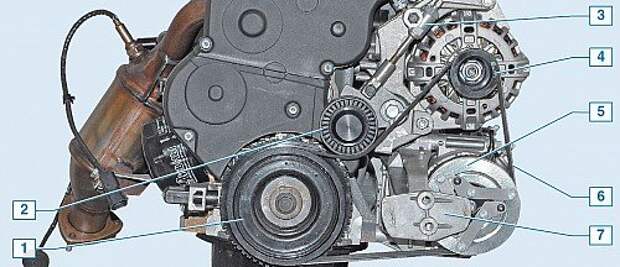

Схема привода вспомогательных агрегатов: 1 – шкив привода вспомогательных агрегатов; 2 – ролик натяжного устройства; 3 – натяжное устройство; 4 – шкив генератора; 5 – шкив муфты компрессора кондиционера; 6 – ремень привода вспомогательных агрегатов; 7 – кронштейн правой опоры силового агрегата

Снимок53252323

Маркировка ремня привода вспомогательных агрегатов 6РК 995 (шестиклиновой, длина — 995 мм).

С целью улучшения визуального контроля снимаем пластмассовый кожух двигателя. Для проверки состояния ремня включаем пятую передачу в механической коробке передач, толкаем автомобиль (либо вращаем вывешенное колесо) и осматриваем ремень по всей длине. На автомобиле с автоматической коробкой передач снимаем правый грязезащитный щиток моторного отсека и, вращая коленчатый вал за болт шкива привода вспомогательных агрегатов, проверяем состояние ремня.

С любой из коробок передач возможен и следующий способ: мелом наносим метки на участки ремня и, включая стартер на короткие промежутки времени, проворачиваем коленчатый вал на небольшие углы.

Осматриваем ремень по всей длине, контролируя по меткам пройденные участки.

На ремне не должно быть трещин, разрывов и отслоений резины от тканевой основы. Дефектный ремень необходимо заменить. Для этого со стороны моторного отсека…

2302-3-2-13-03 (Копировать)

…накидным ключом «на 19» ослабляем затяжку контргайки ходового винта натяжного устройства ремня, удерживая винт ключом или головкой «на 8».

2302-6-01-03_cr

Придерживая гайку, вращаем ходовой винт по часовой стрелке, ослабляя натяжение ремня.

До сих пор мы показали операции, которые позволят при необходимости изменить натяжение ремня привода вспомогательных агрегатов. Но для замены ремня нам предстоит демонтировать правую опору силового агрегата, так как она проходит сквозь ремень.

Снизу автомобиля снимаем средний и правый грязезащитные щитки моторного отсека. Как это сделать, можно посмотреть в статье «Замена охлаждающей жидкости Lada Granta». Далее нам следует снять подкрылок правого переднего колеса или, освободив все крепления подкрылка в передней и средней его части, отогнуть подкрылок за тормозной диск колеса.

Вывешиваем и снимаем правое переднее колесо и освобождаем крепления подкрылка согласно схеме.

Сним777777777ок

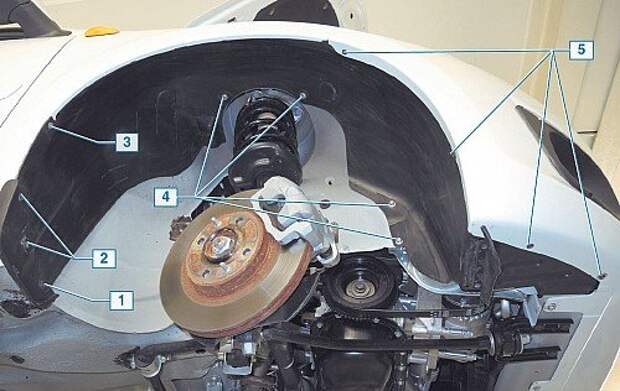

Места крепления брызговика и подкрылка: 1 – саморез под ключ Torx T-27 общего крепления брызговика и подкрылка к арке колеса; 2 – два самореза под ключ Torx T-20 общего крепления брызговика и подкрылка к арке колеса и крылу; 3 – саморез под ключ Torx T-20 крепления подкрылка к крылу; 4 – четыре самореза под ключ «на 8» крепления подкрылка к арке колеса; 5 – четыре самореза под ключ Torx T-20 крепления подкрылка к переднему бамперу.

Устанавливаем под поддон картера двигателя регулируемый по высоте упор так, чтобы он принял на себя вес двигателя.

Сним

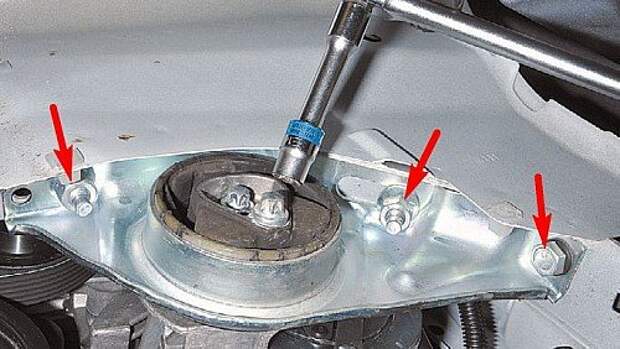

Головкой Е-14 отворачиваем два винта крепления опоры к кронштейну блока цилиндров двигателя. Головкой «на 17» отворачиваем две гайки и болт крепления опоры к лонжерону кузова (показаны стрелками).

Снимокььь8888888888888

Правая опора силового агрегата.

Итак, мы ослабили натяжение ремня привода вспомогательных агрегатов автомобиля Лада Гранта и теперь можем…

2302-3-2-13-04 (Копировать)

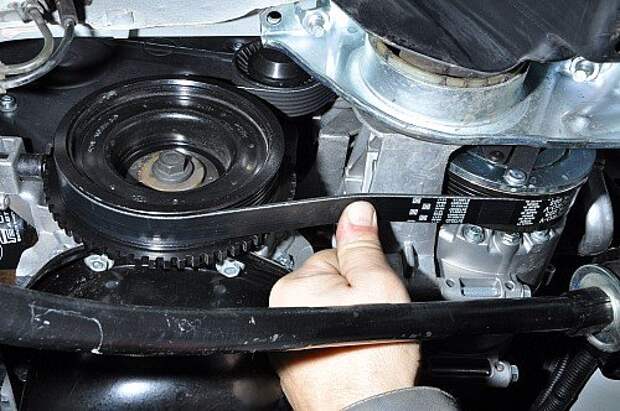

…сняв со шкивов, вывести ремень из подкапотного пространства.

Новый ремень устанавливаем в обратной последовательности, обеспечивая требуемое натяжение ремня вращением ходового винта натяжного устройства.

2302-3-2-13-05 (Копировать)

Прогиб ремня на участке между шкивами двигателя и компрессора кондиционера при приложенном усилии 100 Н (10 кгс) должен быть в пределах 6–7 мм.

Внимание! Не перетягивайте ремень. Чрезмерное натяжение ремня приводит к преждевременному износу ремня и подшипников генератора.

Далее сборку осуществляем в обратной последовательности.

При этом обратите внимание, что…

Сн323

Верхний винт крепления опоры к кронштейну короче нижнего – не перепутайте при сборке.
