Lada Priora: проверка и замена колодок тормозных механизмов задних колес

При проверке степень износа колодок тормозного механизма заднего колеса автомобиля Лада Приора оцениваем по состоянию передней колодки, которая изнашивается быстрее задней.

Снимок

Для этого в щите тормозного механизма выполнено смотровое окно, закрытое резиновой заглушкой.

Вынимаем заглушку и через окно оцениваем состояние накладки передней тормозной колодки. При толщине накладки менее 1,5 мм колодки тормозных механизмов обоих колес необходимо заменить. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Внимание! Колодки тормозных механизмов задних колес необходимо заменять комплектом – все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Для проверки состояния колесных цилиндров и барабанов тормозных механизмов задних колес снимаем барабаны. На барабанах не должно быть трещин и сколов. При сильном износе рабочей поверхности, а также при наличии на ней глубоких борозд заменяем тормозной барабан. Для проверки состояния уплотнительных манжет колесного цилиндра поочередно с каждой стороны сдвигаем край пыльника с выступа корпуса цилиндра.

При наличии тормозной жидкости под пыльником, свидетельствующей о неисправности уплотнительных манжет, колесный цилиндр необходимо заменить.

Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршней в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка. Рычаг стояночного тормоза должен быть опущен до упора (автомобиль расторможен). Далее следует максимально освободить тросы стояночного тормоза.

Снимок_cr

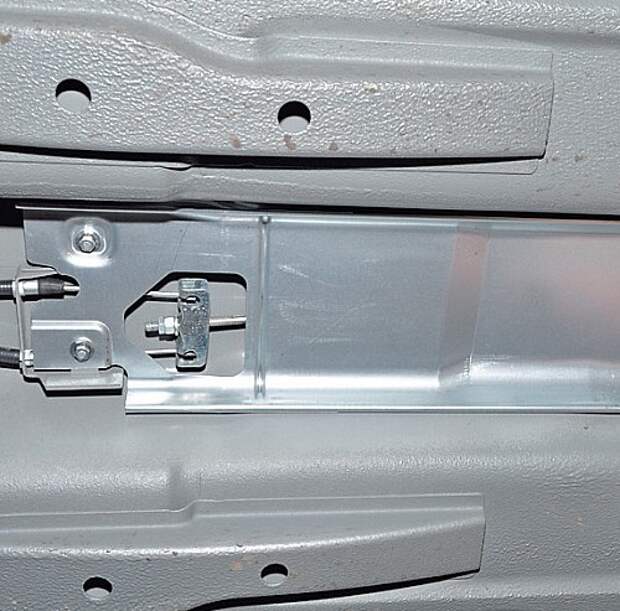

Место регулировки стояночного тормоза доступно сквозь отверстие в теплозащитном экране. Обратите внимание: для наглядности дополнительный глушитель снят.

Снимок_cr1

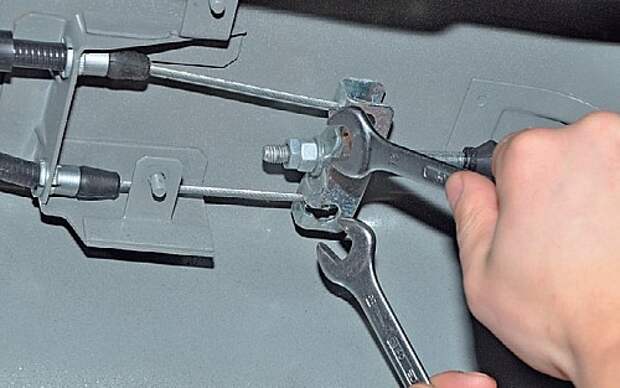

Ключом «на 13» ослабляем затяжку контргайки. Удерживая регулировочную гайку другим ключом «на 13», сворачиваем обе гайки к самому концу троса.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Если автомобиль укомплектован АВS, то тормозной механизм имеет некоторые конструктивные отличия, показанные ниже.

122

Тормозной механизм заднего колеса автомобиля с ABS: 1 – щит тормозного механизма; 2 – датчик ABS; 3 – передняя колодка; 4 – распорная планка; 5 – колесный цилиндр; 6 – рычаг привода стояночного тормоза; 7 – задняя колодка; 8 – задающий диск датчика ABS; 9 – тормозной барабан

На автомобиле, оборудованном ABS, следует отсоединить датчик скорости вращения колеса от тормозного щита во избежание повреждения датчика.

1

Головкой Е-8 отворачиваем винт крепления датчика…

12

…и вынимаем датчик из отверстия в кронштейне, закрепленном на щите тормозного механизма.

Далее все работы показаны на автомобиле без ABS. Об отличиях будет оговорено особо.

14ppppppppppp

Шестигранной головкой «на 7» отворачиваем два направляющих штифта колеса.

ззззззз

Снимаем тормозной барабан.

Если автомобиль оборудован ABS, то под барабаном установлен задающий диск датчика.

Внимание! Не нажимайте педаль тормоза после снятия барабана, так как поршни могут полностью выйти из цилиндра.

DSC_09

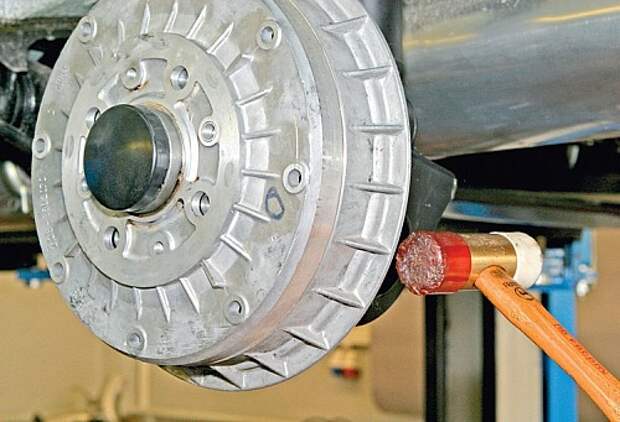

Если барабан снять не удается, то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана.

Далее необходимо утопить поршни внутрь рабочего цилиндра. Для этого…

DSC_9001ооо

…двумя монтажными лопатками надавливаем на колодки, опираясь на буртик тормозного щита.

хх

Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины…

DSC_900ж0

…и снимаем пружину.

DSC_9001ж

Выводим верхние упоры колодок из прорезей поршней цилиндра и вынимаем распорную планку.

DSC_101311111жж

Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины…

IMG_0083ж

…и снимаем пружину.

IMG_0182ж

Отверткой выводим из зацепления с колодкой прижимную пружину.

IMG_0182жж

Снимаем переднюю колодку.

IMG_0083жжж

Отсоединив от задней колодки прижимную пружину, опускаем колодку…

DSC_101311111жжж

…и выводим рычаг привода стояночного тормоза из отверстия наконечника троса стояночного тормоза.

л

Распрямляем шплинт и вынимаем его из отверстия пальца рычага привода стояночного тормоза.

DSC_8999лл

Снимаем шайбу, рычаг и вынимаем палец.

1222

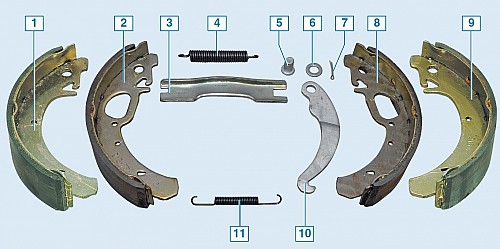

Элементы тормозного механизма заднего колеса: 1 – передняя колодка автомобиля без ABS; 2 – передняя колодка автомобиля с ABS; 3 – распорная планка; 4 – верхняя стяжная пружина; 5 – палец; 6 – шайба; 7 – шплинт; 8 – задняя колодка автомобиля с ABS; 9 – задняя колодка автомобиля без ABS; 10 – рычаг привода стояночного тормоза; 11 – нижняя стяжная пружина

Устанавливаем рычаг привода стояночного тормоза на новую колодку в обратной последовательности. Устанавливаем новые колодки в обратной последовательности. Для удобства сборки прижимной пружины с колодкой зацепляем за крючок пружины провод или шнур длиной примерно 0,5 м.

DSC_9000ллл

Натягивая пружину, вставляем ее крючок в отверстие колодки и затем вытягиваем провод.

После замены колодок на обоих колесах необходимо отрегулировать стояночный тормоз.

Вращая регулировочную гайку по часовой стрелке, натягиваем тросы. Полный ход рычага привода стояночного тормоза Lada Priora должен составлять от 2 до 4 зубцов (щелчков) храпового устройства рычага. При опущенном рычаге вывешенные задние колеса должны вращаться свободно. Контргайкой фиксируем регулировочную гайку.
