Lada Priora: проверка и замена колодок тормозных механизмов передних колес

Осуществить проверку и при необходимости замену передних тормозных колодок Лады Приора поможет эта иллюстрированная пошаговая инструкция.

При техническом обслуживании необходимо провести проверку состояния и степени износа колодок и дисков тормозных механизмов передних колес. Для этого следует поочередно демонтировать колеса.

Снимок

Через окно суппорта оцениваем толщину накладок тормозных колодок.

Заменяем колодки тормозных механизмов обоих передних колес, если толщина фрикционной накладки достигла предельной допустимой величины – 1,5 мм. Поворачивая диск тормозного механизма, осматриваем его рабочие поверхности с обеих сторон. На рабочих поверхностях диска не должно быть трещин и глубоких борозд.

Снимок1

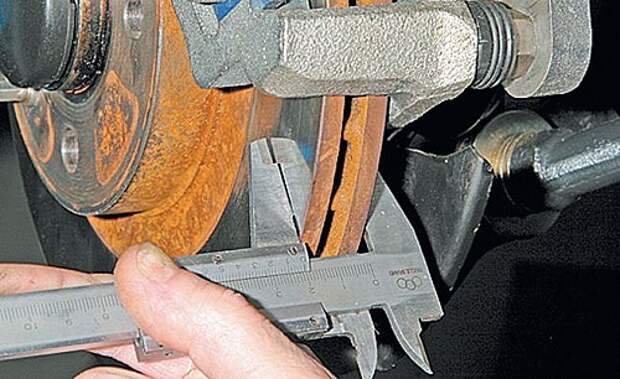

Штангенциркулем или микрометром измеряем толщину диска, которая не должна быть меньше 17,8 мм. В противном случае оба диска подлежат замене.

Снимок2

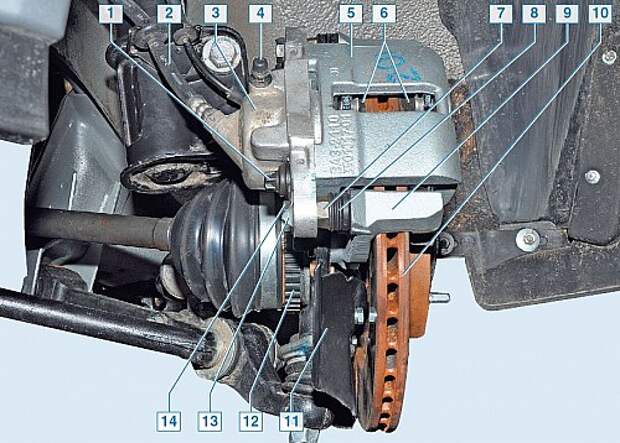

Тормозной механизм левого переднего колеса: 1 – винт крепления корпуса цилиндра к суппорту; 2 – шланг тормозного механизма; 3 – колесный цилиндр; 4 – штуцер прокачки гидропривода тормозов; 5 – суппорт; 6 – тормозные колодки; 7 – направляющий палец; 8 – чехол направляющего пальца; 9 – направляющая колодок; 10 – диск тормозного механизма; 11 – щит тормозного механизма; 12 – зубчатый венец для датчика ABS; 13 – стопорная пластина; 14 – болт крепления цилиндра к направляющему пальцу.

Внимание! Колодки тормозных механизмов передних колес необходимо заменять комплектом – все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршня в колесный цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка.

Сняв переднее колесо, надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Снимок3

Пассатижами отгибаем края стопорной пластины болта крепления цилиндра к нижнему направляющему пальцу.

Снимок4

Накидным ключом «на 13» отворачиваем болт, удерживая направляющий палец ключом «на 17».

Снимок5

Вынимаем болт со стопорной пластиной.

Снимок6

Поднимаем скобу.

Снимок7

Вынимаем тормозные колодки из их направляющей.

Внимание! После того как скоба повернута относительно направляющей колодок, не нажимайте педаль тормоза, так как поршень может полностью выйти из цилиндра.

Очищаем от грязи и коррозии посадочные места колодок в суппорте и направляющей колодок.

Перед установкой новых колодок необходимо максимально переместить поршень внутрь цилиндра. Выполнить эту операцию можно разными способами.

Снимок8

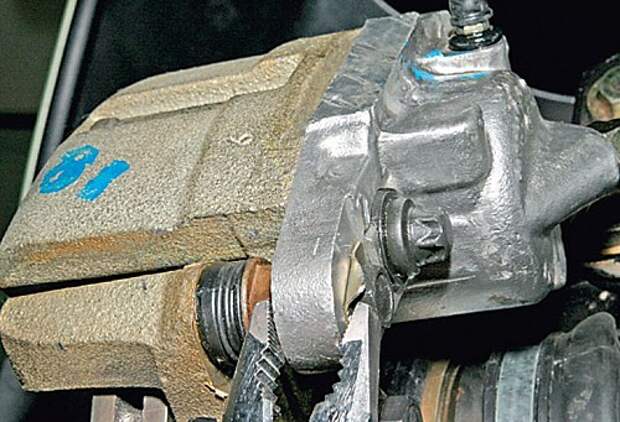

Раздвижными пассатижами утапливаем поршень в цилиндр.

При другом способе устанавливаем на место внутреннюю колодку и опускаем скобу в рабочее положение.

Снимок9

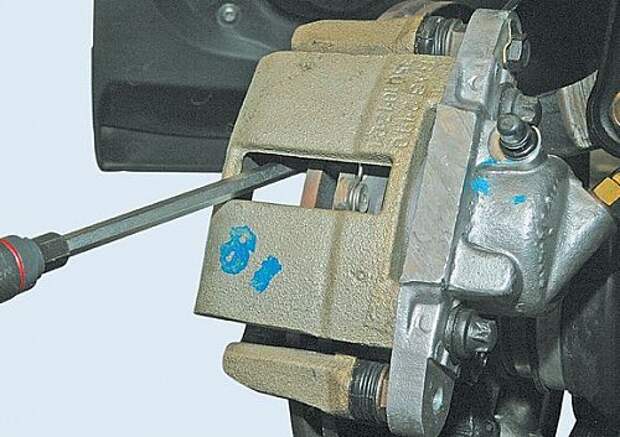

Вставляем через окно суппорта отвертку с широким лезвием или монтажную лопатку и, опираясь ею на тормозной диск, сдвигаем скобу, утапливая поршень в цилиндр.

После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.

В процессе эксплуатации поверхность диска тормозного механизма становится неровной, в результате чего площадь соприкосновения новых, еще не приработавшихся колодок с диском уменьшается. Поэтому в течение первых 100 км пробега после замены колодок, пока новые колодки не приработались, соблюдайте осторожность, так как тормозной путь автомобиля может увеличиться. При этом колодки могут сильнее обычного нагреваться, вплоть до появления легкого дыма и запаха, особенно в жаркую погоду.
