ТО Nissan Almera: заменяем ремень привода вспомогательных агрегатов

В соответствии с регламентом технического обслуживания автомобиля Ниссан Альмера замена ремня привода вспомогательных агрегатов производится через каждые 60 тыс. км пробега или через 4 года (что наступит раньше) независимо от его состояния. Рассказываем и показываем, как сделать это своими силами.

Работу по замене ремня привода вспомогательных агрегатов проводим на смотровой канаве или эстакаде. При каждом техническом обслуживании Nissan Almera рекомендуем проверить состояние ремня привода вспомогательных агрегатов. При обнаружении на ремне трещин, разрывов и отслоений резины от тканевой основы ремень необходимо заменить.

Порядок работы показан на автомобиле с кондиционером.

144

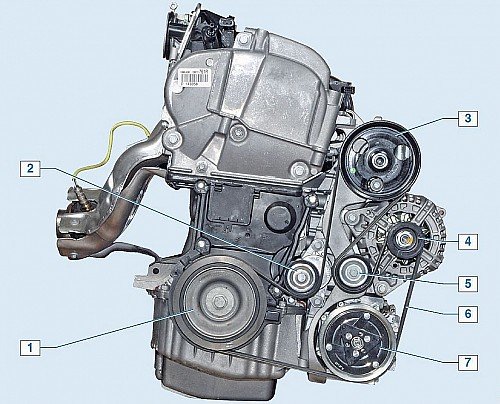

Схема привода вспомогательных агрегатов автомобиля с кондиционером: 1 — шкив привода вспомогательных агрегатов; 2 — натяжной ролик; 3 — шкив насоса гидроусилителя рулевого управления; 4 — шкив генератора; 5 — опорный ролик; 6 — ремень; 7 — шкив компрессора кондиционера.

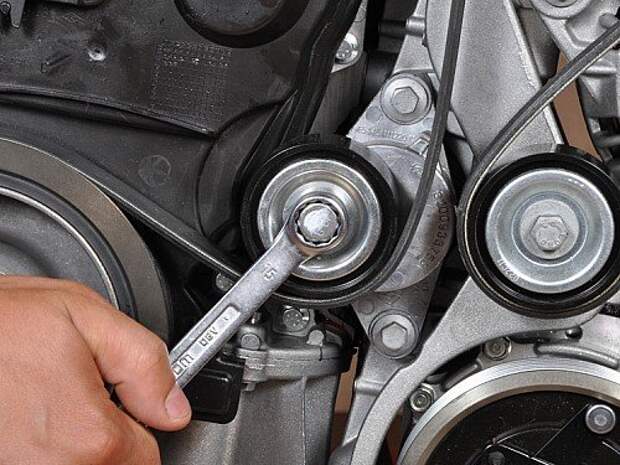

Натяжение ремня регулируется автоматически натяжным устройством. Для замены ремня снимаем правый грязезащитный щиток моторного отсека. Чтобы ослабить натяжение ремня, снизу автомобиля надеваем накидной ключ или головку «на 15» на болт крепления натяжного ролика.

2271-3-8-05-02

Поворачиваем кронштейн ролика по часовой стрелке, преодолевая сопротивление пружины натяжного устройства (для наглядности показано на снятом двигателе)…

2271-3-8-05-03

…и снимаем ремень с опорного ролика.

2271-3-8-05-04

Снимаем ремень привода вспомогательных агрегатов со шкивов.

Маркировка ремня привода вспомогательных агрегатов с кондиционером — 6РК 1822 (шестиручьевой, длиной 1822 мм). При замене ремня необходимо также заменить опорный и натяжной ролики.

2271-3-8-05-05

Для замены опорного ролика накидным ключом или головкой «на 13» отворачиваем болт его крепления…

2271-3-8-05-06

…и снимаем наружную крышку ролика.

2271-3-8-05-07

Снимаем опорный ролик…

2271-3-8-05-08

…и его внутреннюю крышку.

Аналогично снимаем натяжной ролик. При необходимости замены натяжного устройства (например, при поломке пружины)…

2271-3-8-05-09

…головкой «на 10» отворачиваем два болта…

2271-3-8-05-10

…и снимаем натяжное устройство в сборе с роликом.

2271-3-8-05-11

Натяжное устройство в сборе с роликом.

Устанавливаем детали в обратной последовательности. При монтаже ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой.
