Замена ламп в блок-фаре Renault Duster

Замена ламп в блок-фаре «Рено Дастер» – несложная операция, справившись с которой вы сэкономите как средства, так и время, которые могли бы потратить на поездку в автосервис.

Работу показываем на левой блок-фаре, в правой блок-фаре лампы меняем аналогично.

Для удобства замены ламп освещения в левой блок-фаре можно снять аккумуляторную батарею.

2278-22-9-01

Для замены лампы указателя поворота поворачиваем патрон против часовой стрелки.

2278-22-9-02

Вынимаем патрон с лампой из корпуса блок-фары.

Нажав на лампу, поворачиваем ее против часовой стрелки до упора.

2278-22-9-03

Вынимаем лампу из патрона.

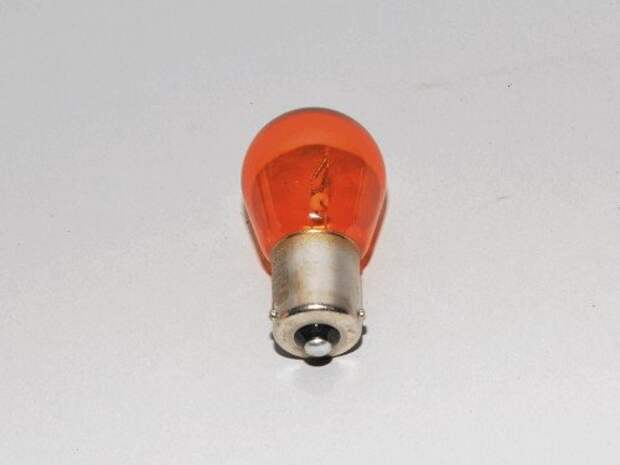

Устанавливаем новую лампу PY21W в обратной последовательности.

2278-22-9-04

При этом два выступа, расположенные несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.

2278-22-9-05

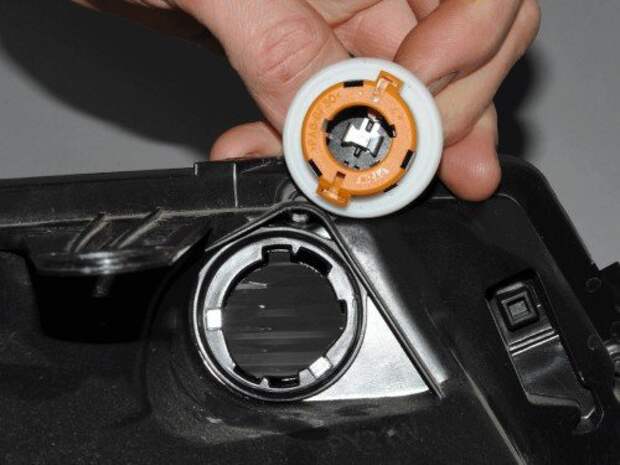

Патрон лампы указателя поворота имеет два фиксирующих выступа разной ширины, которые должны войти в соответствующие пазы корпуса блок-фары.

2278-22-9-06

Для замены лампы дальнего света снимаем защитный резиновый чехол лампы дальнего света.

2278-22-9-07

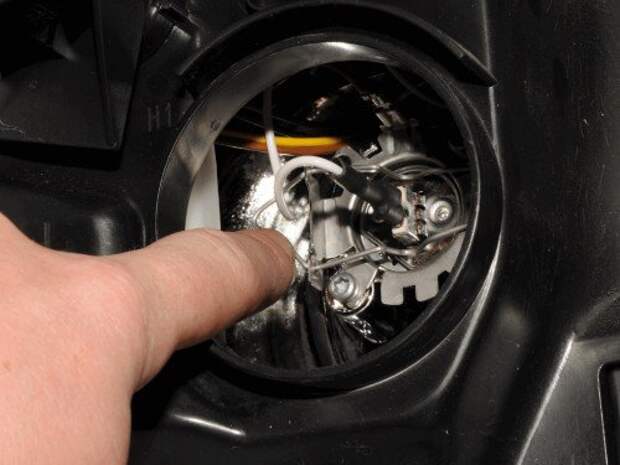

Нажав на пружинный фиксатор лампы, выводим его из зацепления с крючками отражателя (для наглядности показано на снятой блок-фаре).

2278-22-9-08

Отводим фиксатор в сторону.

2278-22-9-09

Вынимаем лампу из корпуса блок-фары и отсоединяем от нее колодку проводов.

Устанавливаем новую лампу Н1 в обратной последовательности.

Внимание! Лампы дальнего и ближнего света – галогенные. Не следует касаться их стеклянных колб пальцами, так как следы от них приведут к потемнению ламп при нагреве. Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте.



2278-22-9-10

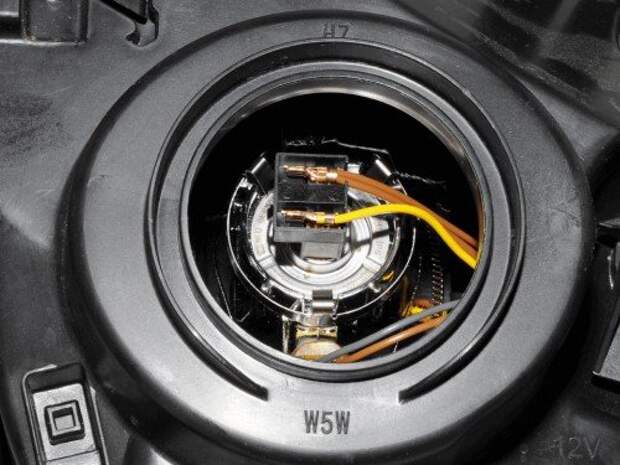

Для замены лампы ближнего света снимаем защитный резиновый чехол ламп ближнего и габаритного света.

2278-22-9-11

Потянув лампу ближнего света за колодку проводов, выводим лампу из зацепления с тремя пружинными фиксаторами (для наглядности показано на снятой блок-фаре).

2278-22-9-12

Вынимаем лампу из корпуса блок-фары.

Отсоединяем от лампы колодку проводов. Присоединяем к новой лампе Н7 колодку проводов и, вставив лампу в корпус блок-фары, нажимаем на колодку проводов до защелкивания пружинных фиксаторов.

Для замены лампы габаритного света снимаем защитный резиновый чехол ламп ближнего и габаритного света.

2278-22-9-13

Потянув, вынимаем патрон с лампой из корпуса блок-фары.

Вынимаем лампу из патрона. Новую лампу W5W устанавливаем в обратной последовательности.
