Как заменить лампы в задних фонарях Lada Granta

Заменить лампы в задних фонарях автомобиля Лада Гранта вы сможете самостоятельно – для этого достаточно воспользоваться нашим пошаговым руководством.

Снимокжжжжжжжжжжж

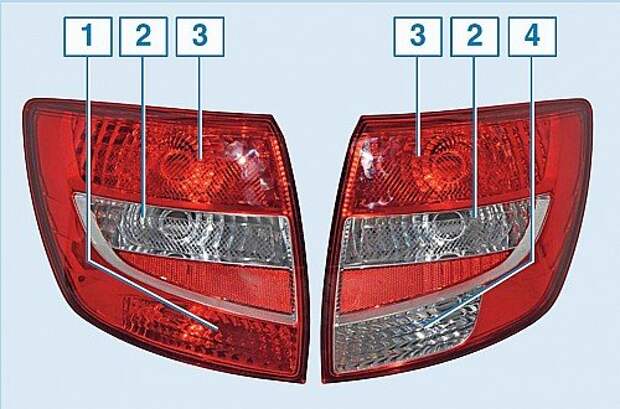

Расположение ламп в задних фонарях: 1 – противотуманного света; 2 – указателя поворота; 3 – сигнала торможения и габаритного света; 4 – заднего хода

В задних фонарях установлены лампы сигнала торможения и габаритного света (двухнитевая P21/5W), указателя поворота (PY21W оранжевого света), противотуманного света (P21W) в левом фонаре и света заднего хода (P21W) в правом фонаре.

Работа показана на правом фонаре. В левом фонаре лампы меняем аналогично.

Внутри багажника…

2279-18-13-01 (Копировать)

…отгибаем клапан обивки багажника.

Повернув патрон лампы сигнала торможения и габаритного света против часовой стрелки…

2279-18-13-02 (Копировать)

…вынимаем патрон с лампой из корпуса фонаря.

Нажав на лампу, поворачиваем ее до упора против часовой стрелки…

2279-18-13-03 (Копировать)_cr

…и вынимаем лампу из патрона.

Комбинированная лампа сигнала торможения и габаритного света имеет два выступа, расположенных на разных уровнях.

При установке новой лампы сигнала торможения и габаритного света P21/5W ее выступы должны войти в соответствующие пазы патрона.

Лампу света заднего хода P21W и лампу указателя поворота PY21W меняем аналогично.

Лампа указателя поворота имеет два выступа, расположенных несимметрично относительно оси лампы. При установке новой лампы ее выступы должны войти в соответствующие пазы патрона.

На корпусе фонаря рядом с гнездом каждого патрона указан тип лампы.

Для того чтобы не перепутать места установки патронов в корпусе фонаря, фиксирующие выступы на патронах и вырезы в корпусе фонаря имеют разную форму.
