Проверка состояния и замена ремня привода вспомогательных агрегатов Chevrolet Lacetti

В соответствии с регламентом технического обслуживания «Шевроле Лачетти» проверку состояния ремня привода вспомогательных агрегатов проводим через каждые 30 тыс. км пробега.



При обнаружении на ремне трещин, разрывов и отслоений резины от тканевой основы ремень необходимо заменить незамедлительно. Проверяем величину износа ремня по положению индикаторной стрелки на корпусе его автоматического натяжителя.

Для доступа к натяжителю ремня снимаем воздушный фильтр.

2199-7-3-05-01

Отверткой ослабляем хомут крепления гофрированного шланга подвода воздуха к дроссельному узлу

2199-7-3-05-02

Снимаем шланг с патрубка крышки фильтра.

2199-7-3-05-03

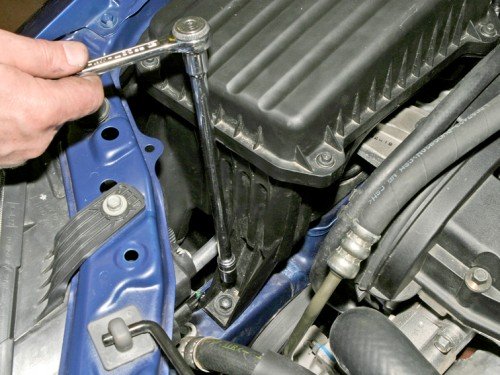

Головкой «на 10» отворачиваем болт заднего крепления корпуса воздушного фильтра к кронштейну чашки брызговика.

2199-7-3-05-04

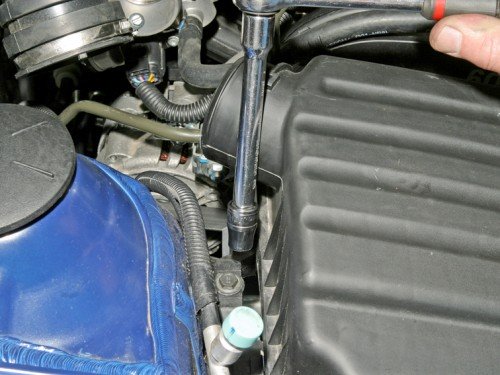

Головкой «на 12» отворачиваем специальный болт переднего крепления корпуса воздушного фильтра к лонжерону.

2199-7-3-05-05

Вынимаем болт.

2199-7-3-05-06

Приподнимаем воздушный фильтр, снимая патрубок корпуса фильтра с патрубка резонатора.

2199-7-3-05-07

Снимаем воздушный фильтр.

2199-5-19-01

Корпус натяжителя ремня расположен под шкивом насоса гидроусилителя рулевого управления.

2199-5-19-02

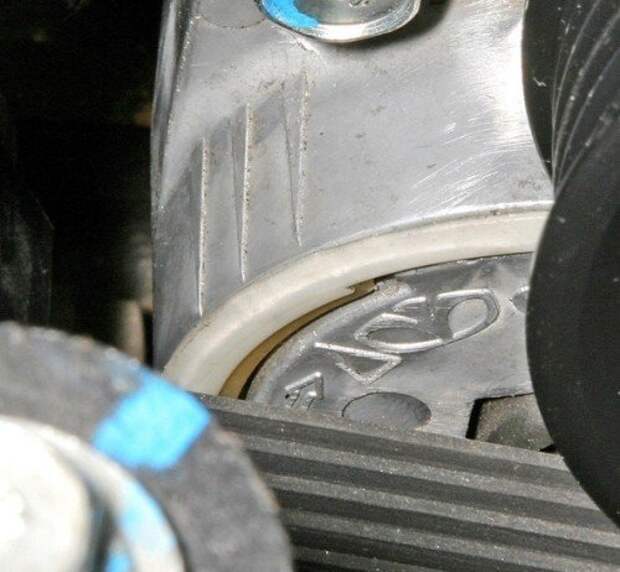

Индикаторная стрелка на подвижной части натяжителя должна находиться между двумя крайними рисками на неподвижной части его корпуса.

Если индикаторная стрелка опустилась ниже крайней левой риски, значит ремень предельно изношен и его необходимо заменить.

Ремень также необходимо заменить при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы.

Чтобы снять приводной ремень вспомогательных агрегатов, ослабляем его натяжение.

2199-5-19-03_cr_cr

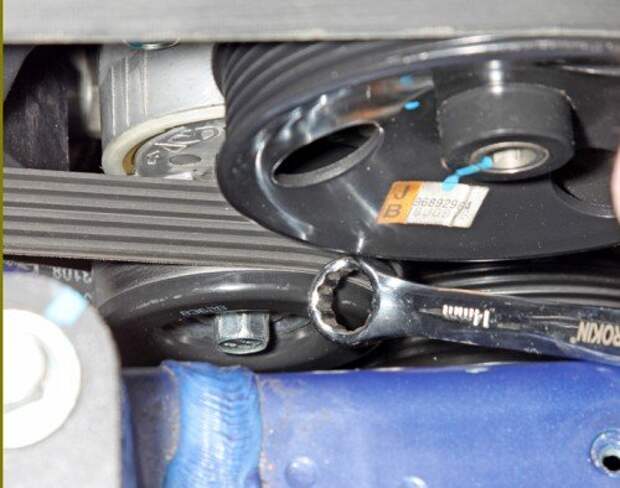

Для этого накидным ключом «на 14» поворачиваем ролик натяжителя по часовой стрелке за болт его крепления, ослабляя натяжение ремня.

2199-5-19-04

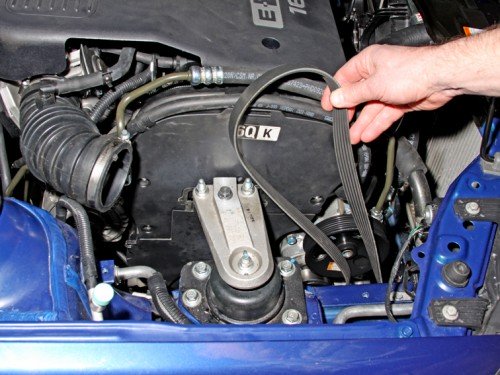

Снимаем ремень со шкивов генератора, насоса гидроусилителя рулевого управления, компрессора кондиционера и привода вспомогательных агрегатов.

Снять приводной ремень можно снизу автомобиля, но для этого потребуется эстакада или смотровая канава и необходимо демонтировать правый грязезащитный щиток моторного отсека.

2199-5-19-05

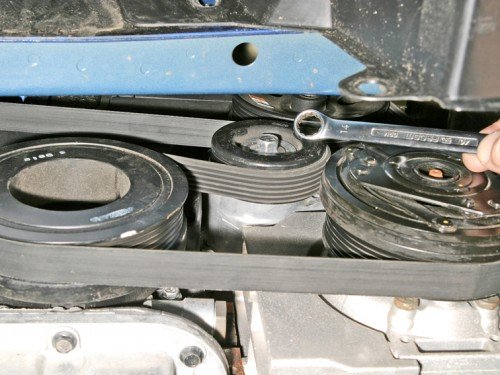

По аналогии с операцией, выполняемой в моторном отсеке, накидным ключом «на 14» поворачиваем ролик натяжителя по часовой стрелке за болт его крепления, ослабляем натяжение ремня.

2199-5-19-06

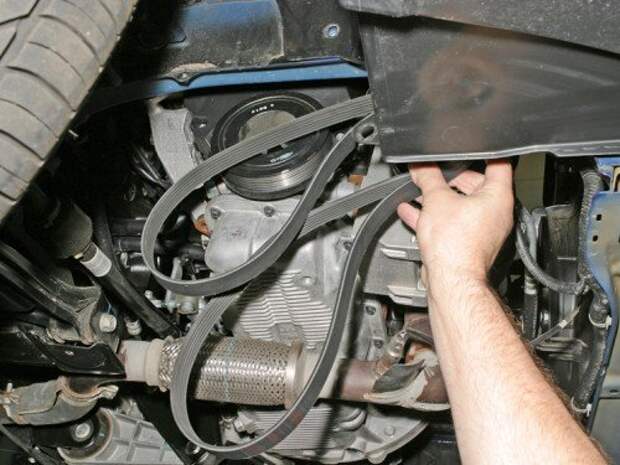

Снимаем ремень со шкивов генератора, насоса гидроусилителя рулевого управления, компрессора кондиционера и привода вспомогательных агрегатов.

2199-5-19-07

Маркировка приводного ремня (шестиклиновой, длиной 1875 мм).

2199-7-1-01-04

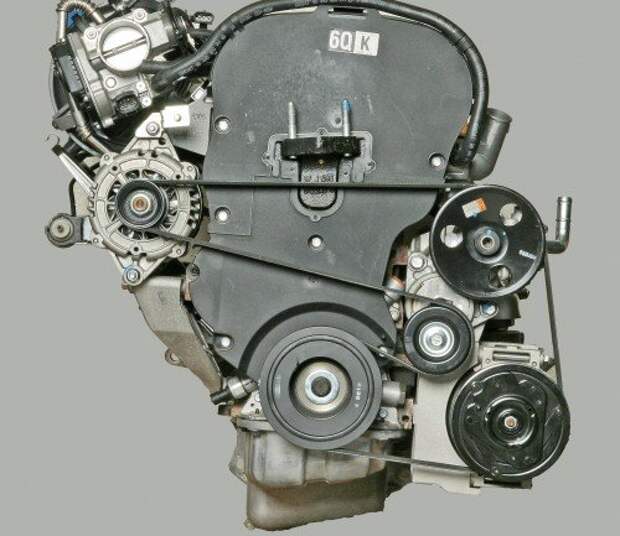

Устанавливаем ремень привода вспомогательных агрегатов в обратной последовательности в соответствии со схемой.
